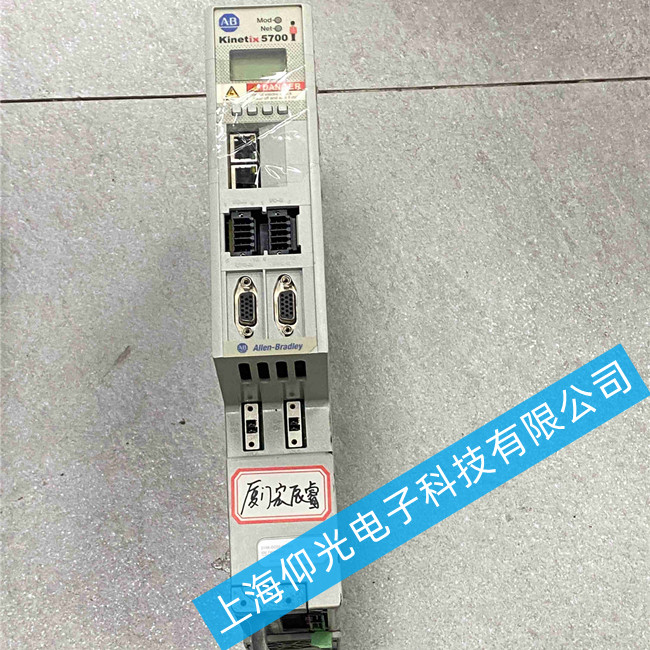

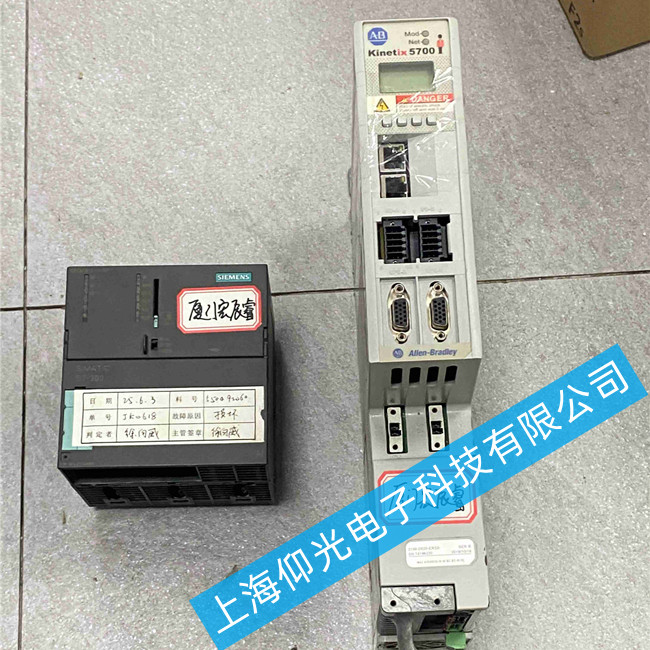

AB伺服驅動器維修2198-D020-ERS3報警顯示E10故障維修
AB伺服驅動器維修報警代碼E10 DC Bus Overvoltage 直流母線過電壓
1. 輸入電壓過高
2. 減速時間過短，再生能量無法釋放
3. 制動電阻選型不當或開路
AB伺服驅動器維修操作流程
第一步：斷電安全確認
切斷驅動器主電源（AC 380/480V）及控制電源。
等待5分鐘以上，確保直流母線電容放電完畢（使用萬用表測量DC+與DC-間電壓應低于50V）。
斷開電機動力線（U/V/W）及編碼器線。
第二步：靜態測量（萬用表）
輸入側：測量L1/L2/L3對地絕緣電阻（應>1MΩ），測量整流橋是否正常。
輸出側：測量U/V/W端子間及對地電阻，判斷電機及電纜有無短路。
直流母線：測量DC+與DC-間電阻，判斷電容及IGBT模塊有無明顯短路。
第三步：上電診斷
僅接入控制電源（不接主電），觀察驅動器狀態燈。
綠燈常亮：控制板正常。
紅燈閃爍/常亮：存在故障，記錄數碼管代碼。
接入主電源，若立即報E00/E05，通常為功率模塊損壞。
第四步：參數與接線復查
通過Connected Components Workbench (CCW) 或 Studio 5000 查看詳細故障日志。
檢查參數 Motor Rated Current、Encoder Type是否與電機銘牌匹配。

檢查STO安全端子（S1, S2）接線是否符合安全標準（雙通道常閉觸點）。

AB伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
