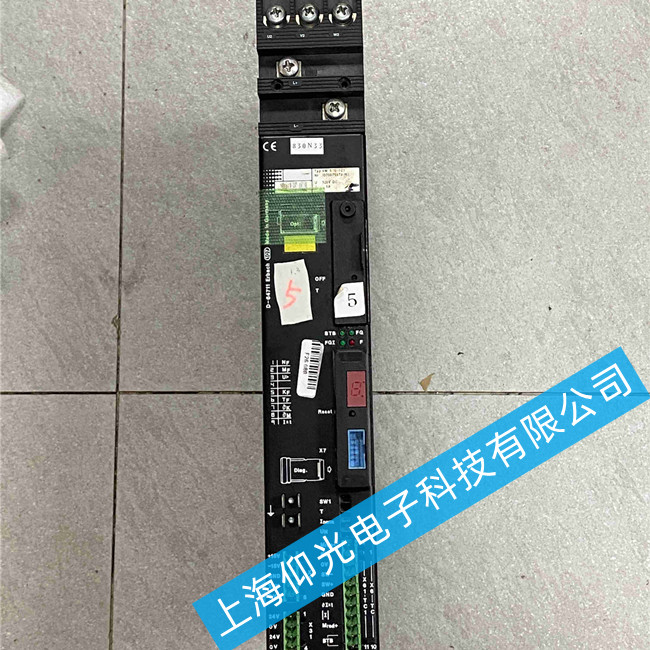

博世力士樂驅動器維修SM5/10-TC1報警故障維修
一、故障現象與代碼定義
當 SM5/10-TC1 驅動器數碼管顯示 TC1（或 H1 顯示器交替閃爍 TC1）時，表明驅動器進入了溫度監控報警狀態。該報警屬于硬件保護范疇，通常伴隨驅動器禁止啟動（無輸出）或急停。
TC1 報警的官方釋義：
故障類型：功率單元 IGBT 散熱器溫度過高，或溫度傳感器檢測電路異常。
觸發閾值：當內部測溫點的溫度值超過參數 P-0-0116（或類似溫度閾值參數）的設定范圍時觸發。
保護機制：立即封鎖 PWM 輸出，防止因過熱導致 IGBT 模塊燒毀。
二、故障根本原因分析
導致 TC1 報警的原因可分為外部環境因素、硬件損壞及參數設置三大類：
原因類別
具體表現
散熱系統異常
冷卻風扇停轉、濾網堵塞、散熱器積灰嚴重，導致散熱效率下降。
環境與負載
電柜環境溫度過高（>45℃）；電機長時間過載運行，導致驅動器熱積累。
傳感器故障
內部熱敏電阻（NTC）開路/短路，或信號調理電路（運放/ADC）損壞，導致誤報。
功率器件老化
IGBT 模塊內阻增大，自身發熱量增加，實測溫度確實超標。
參數誤設

溫度報警閾值 P-0-0116設置過低，或冷卻風扇控制參數配置錯誤。

博世力士樂伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
