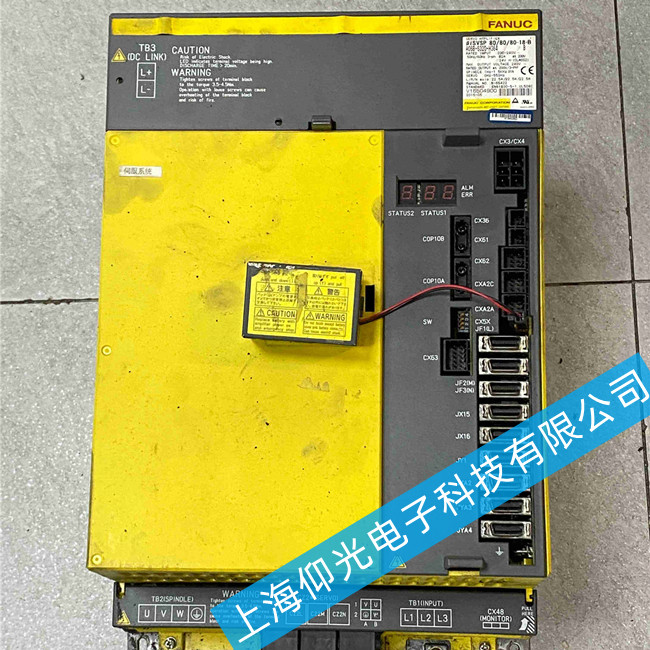

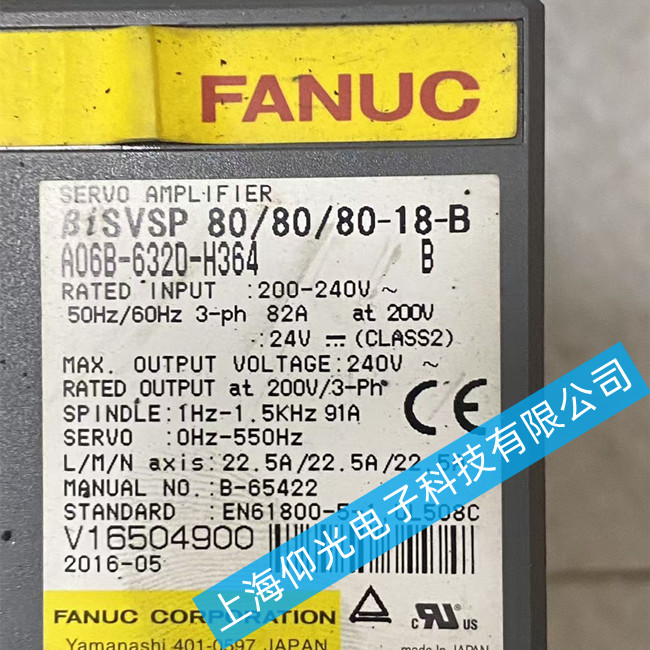

發那科伺服驅動器維修A06B-6320-H364報警顯示33故障維修方法
一、 故障現象與定義
報警代碼：LED數碼管顯示“33”
故障含義：放大器內部接觸器吸合時，檢測到直流母線電壓過低或未建立。
觸發時機：系統上電瞬間，驅動器自檢未通過
二、 維修步驟與排查流程
第一步：外部電源與連接檢查（非驅動器本體故障）
檢查三相輸入電源：
使用萬用表測量驅動器輸入端子L1、L2、L3之間的電壓，應為AC 200V（或AC 400V，視驅動器規格而定）。
檢查是否有缺相或電壓過低（低于額定值15%）。
檢查接觸器控制信號：
確認來自CNC系統或電源模塊（PSM）的接觸器吸合信號（MCCO1、MCCO2）是否正常送達。若信號缺失，接觸器無法吸合，直流母線無法充電。
檢查外部接觸器：
聽聲判斷：上電時驅動器內部應有明顯的“咔噠”吸合聲。若無聲音，檢查接觸器線圈是否得電，觸點是否燒蝕粘連。
第二步：驅動器內部硬件檢測（重點）
注意：進行內部檢測前，務必切斷總電源并等待5分鐘以上，確保大電容放電完畢，防止觸電。
直流母線電壓測量：
找到驅動器底板上的直流母線測試點（通常標記為B+、B-或P、N）。
上電瞬間測量B+與B-之間的電壓。正常值應迅速爬升至DC 300V左右。若電壓為0或極低（<50V），說明預充電回路故障。
預充電電阻檢查：
該型號驅動器內部通常集成有預充電電阻（大功率繞線電阻，阻值約幾十歐姆）。該電阻串聯在整流橋與直流母線之間，用于限制上電瞬間的沖擊電流。
常見故障：預充電電阻開路或阻值變大。用萬用表電阻檔測量，若阻值無窮大，需更換同規格電阻。
接觸器觸點檢查：
檢查內部主接觸器的常開觸點。若觸點氧化或燒毀導致接觸不良，即使接觸器吸合，主電路也無法導通，導致報警33。
控制板檢測（A20B-2000-0220 / A20B-2100-0170）：
檢查控制板上的電壓檢測電路。報警33是由控制板上的比較器檢測到VDC電壓低于閾值后發出的。
重點檢查光耦PC1、PC2及相關采樣電阻、運放芯片。若檢測電路誤報，即使母線電壓正常也會出警。
