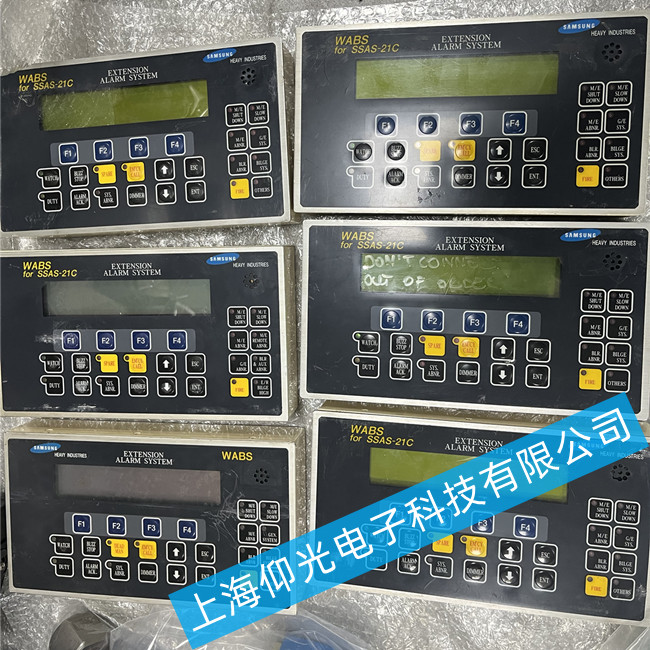

三星WABS延伸報警系統主機維修 SSAS-21C無顯示故障維修
一、 故障現象定義
SSAS-21C主機開機后，前面板液晶顯示屏（LCD）無任何背光、無字符顯示，或僅有微弱背光但無字符（俗稱“灰屏”）。同時，需觀察主機電源指示燈（POWER LED）狀態：
指示燈不亮：大概率為主電源模塊故障。
指示燈亮（綠/紅）：電源已上電，故障集中在主板或顯示驅動部分。
二、 故障排查流程（由外及內）
1. 外部環境與連接檢查
輸入電壓：使用萬用表測量接入主機的AC 220V/110V電壓是否在±10%范圍內。船舶電網波動大，電壓過低會導致電源模塊保護性無輸出。
保險絲：檢查主機后部或內部主電源入口處的保險絲（Fuse）是否熔斷。若熔斷，嚴禁直接更換，必須先排查后級短路。
2. 電源板（Power Supply Board）檢測
SSAS-21C內部通常采用開關電源板為系統提供+5V、+12V、+24V等直流電。這是“無顯示”故障的高發區。
靜態測量：
保險絲：測量通斷，若開路需更換同規格（如T5A/250V）。
整流橋：測量輸入端AC，輸出端應有約300V直流高壓。
開關管（MOSFET）：檢查是否擊穿短路，若擊穿通常伴隨保險絲熔斷。
濾波電容：觀察高壓濾波電容（如400V/100μF）是否鼓包、漏液。
動態測量：
在確保安全的前提下通電，測量電源板輸出端子電壓。
關鍵點：+5V Standby（待機電壓）是否正常。若無+5VSB，主板CPU無法啟動，必然無顯示。
3. 主板（Main Board）與顯示接口
若電源板輸出正常，故障點轉移至主板。
主板供電：測量主板上的DC-DC轉換芯片（如LM2576、AMS1117）輸出是否正常（通常為3.3V、1.8V）。若CPU或內存供電缺失，系統不啟動。
BIOS/固件：極少數情況下，因電磁干擾或異常斷電導致BIOS程序丟失或紊亂，會造成開機黑屏。需使用專用編程器重刷固件。
屏線（LVDS Cable）：拔下連接主板與液晶屏的排線，檢查金手指有無氧化、彎曲。重新插拔測試。
背光供電：測量屏線接口的背光驅動電壓（通常為+12V或+24V）。若無此電壓，屏幕背光不亮，表現為“黑屏但有隱約字符”（需強光照射觀察）。
4. 液晶顯示模組（LCD Module）
背光故障：若背光供電正常但屏幕不亮，可能是背光燈條（CCFL或LED）損壞或驅動板故障。
邏輯板（T-Con）故障：屏幕表現為灰屏或花屏，主板送來的信號未能在玻璃基板上正確掃描。
三星觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
