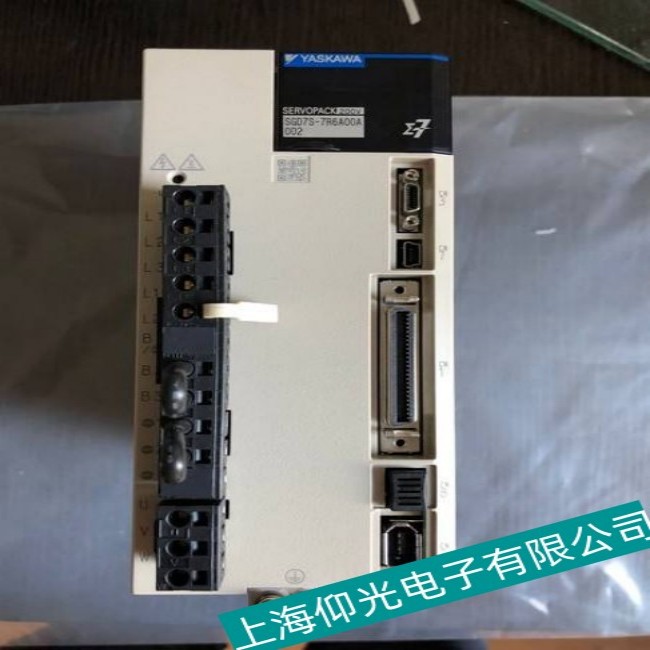

安川伺服驅動報警A791故障排除與維修詳解
一、故障核心原因分析
經綜合技術文檔與實戰案例驗證，A791報警主要關聯三大核心故障鏈：
動態制動過載（DB Overload）
觸發場景：電機急�；蛑剌d減速時，動態制動電阻能量吸收超限。
典型表現：驅動器紅燈閃爍，電機溫升異常，制動電阻外殼發燙。
根源追溯：制動電阻功率選型偏�。ㄈ�15kW驅動器需≥40Ω/1.56kW電阻）、減速時間設置過短（Pn105參數＜50ms）、制動單元接線虛接。
編碼器信號干擾
異常特征：電機運行抖動、位置偏移，重啟后報警短暫消失。
失效模式：編碼器線屏蔽層接地不良、動力線與信號線并行布線、電磁干擾導致A/B/Z相信號畸變。
驗證手段：示波器檢測編碼器信號波形，正常應為±5V方波且無毛刺。
散熱系統失效
關聯代碼：A.7AB（內置風扇停轉）、A.7A（散熱片過熱）。
失效路徑：風扇堵轉、散熱片積塵（＞2mm）、環境溫度＞45℃、風扇電源線斷線。
二、系統性維修策略
Step 1：快速診斷定位
報警代碼解析：通過驅動器LED閃碼或診斷軟件讀取完整報警日志，確認A791是否伴隨其他子代碼（如A.731 DB過載）。
負載測試：斷開電機與負載連接，空載運行驗證是否仍報警，排除機械卡阻。
Step 2：關鍵部件維修
動態制動系統優化
制動電阻升級：按驅動器功率10%選配制動電阻（如7.5kW驅動器配0.75kW電阻），并確保電阻值≥驅動器推薦值。
減速時間延長：調整Pn105參數至100-200ms，避免能量回灌沖擊。
制動單元檢查：萬用表檢測制動晶體管導通電壓（正常＜0.5V），異常則更換制動單元板。
編碼器抗干擾處理
線纜重布：編碼器線采用雙絞屏蔽電纜，與動力線間距＞30cm，屏蔽層單端接地。
信號濾波：在編碼器信號線加裝磁環（阻抗300-600Ω），抑制高頻噪聲。
散熱系統強化
風扇維護：清理葉片積塵，檢測風扇電源（24V DC），更換故障風扇（如A.7AB代碼）。
散熱片改造：加裝導熱硅脂墊，確保散熱片與驅動器外殼接觸面積＞90%。
Step 3：參數深度調優
過載保護閾值調整：通過Pn501（最大轉矩限制）降低至額定值80%，避免連續過載。
增益參數優化：降低位置環增益（Pn100）至50-100Hz，減少系統振蕩。
三、預防性維護體系
周期性檢查：每月清潔散熱系統，每季度檢測編碼器信號完整性，每2年更換編碼器備份電池。
參數備份：使用安川DriveWizard軟件備份參數，避免誤操作導致數據丟失。
環境管控：確保驅動器工作環境溫度＜40℃，濕度＜85%，無腐蝕性氣體。
安川伺服驅動器A791報警多為動態制動與散熱系統失效引發，通過系統排查三大故障鏈并實施針對性維修，可實現95%以上的故障根治。如遇復雜案例，建議結合安川官方診斷軟件進行深度分析，或聯系專業維修團隊進行硬件檢測。
