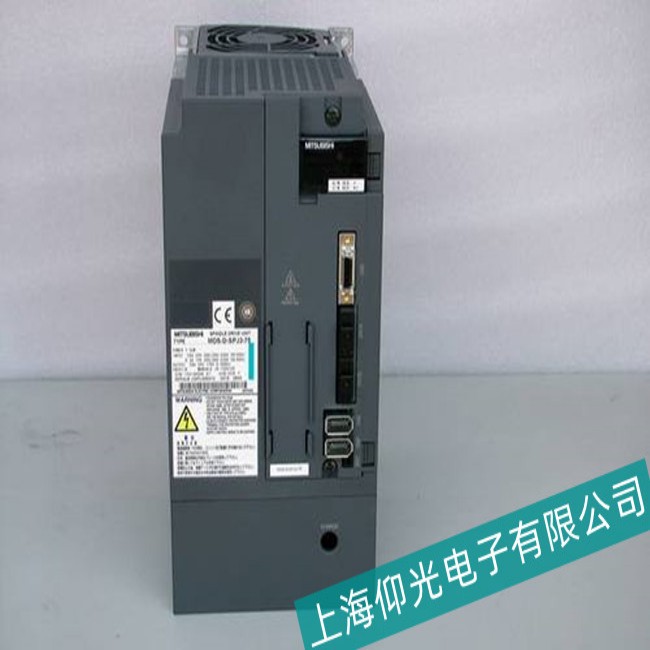

針對三菱驅動器 MR-J4-500A4-RJ 出現 “未使能” 故障(即驅動器無法進入運行狀態),需從電源、控制信號、參數設置及硬件等方面逐層排查。以下是詳細的故障分析與維修步驟:
-
主電源未接通:三相 AC200V 主電源(L1/L2/L3)未供電或斷路器跳閘。
-
控制電源故障:控制電源端子(L1C/L2C)未接入 AC200V,或電源適配器損壞。
-
電壓不足或波動:輸入電壓低于 170V(允許范圍 AC200V±10%),導致驅動器無法啟動。
-
使能信號(SON)未輸入:控制端子(如 CN1 接口的 SG+SON)未接收到 DC24V 使能信號,或信號線斷路、接觸不良。
-
信號極性錯誤:使能信號采用源型 / 漏型接法錯誤(如驅動器默認漏型,卻接入源型信號)。
-
緊急停止(EMG)信號觸發:EMG 端子(如 CN1 的 EMG+/-)未短接或接入低電平,導致驅動器鎖定。
-
運行模式設置不當:Pr0.00(運行模式)未設為對應模式(如位置模式 Pr0.00=0,速度模式 Pr0.00=1)。
-
使能相關參數未激活:部分功能參數(如 Pr4.00~Pr4.03 輸入信號選擇)未將 SON 信號映射到對應端子。
-
保護功能觸發:過載、過壓等保護參數(如 Pr6.00 過流閾值)設置過低,導致驅動器自動禁止使能。
-
控制板或電源板損壞:驅動電路中的繼電器、電源芯片、光耦等元件失效,導致使能信號無法傳輸。
-
端子排接觸不良:CN1 接口針腳氧化、彎曲或端子松動,影響信號輸入。
-
內部邏輯故障:驅動器 CPU 或 FPGA 芯片異常,無法響應使能指令。
-
主電源與控制電源測量:
-
用萬用表檢測 L1/L2/L3 端子間電壓(AC200V±10%),L1C/L2C 端子間電壓(AC200V),若電壓缺失,檢查前級電源開關、線纜及變壓器。
-
驅動器指示燈觀察:
-
正常通電后,驅動器正面 LED 應顯示 “P.0” 或 “0”,若指示燈不亮,檢查電源板保險絲(F1/F2)是否熔斷,或電源板電路是否損壞。
-
使能信號(SON)檢測:
-
使用示波器或萬用表直流電壓檔,測量 CN1 端子的 SON 與 SG 之間電壓:
-
未使能時應為 0V,按下使能按鈕后應變?yōu)?DC24V(源型接法)或 0V(漏型接法)。
-
若信號電壓異常,檢查使能按鈕、繼電器觸點及信號線(如 CN1-35 腳為 SON+,CN1-37 腳為 SG)。
-
緊急停止(EMG)信號確認:
-
測量 EMG + 與 EMG - 端子是否短接(正常應導通),若未短接,檢查急停按鈕是否按下或線路斷路。
-
信號極性設置:
-
查看驅動器蓋板內側標簽,確認輸入信號類型(源型 / 漏型),并與控制信號極性匹配:
-
漏型接法:SON 端子接 DC24V 正極,SG 接負極。
-
源型接法:SON 端子接 DC24V 負極,SG 接正極。
-
運行模式與使能參數檢查:
-
通過 MR Configurator2 軟件連接驅動器,查看:
-
Pr0.00 是否設為目標模式(如位置控制設為 0)。
-
Pr4.00(輸入信號 1 選擇)是否設為 “1”(對應 SON 功能),Pr4.01~Pr4.03 同理。
-
保護功能參數重置:
-
若懷疑保護參數觸發,將 Pr6.00(過流閾值)設為默認值 200%,Pr6.01(過載時間)設為 300ms,排除誤保護。
-
參數初始化測試:
-
將 Pr9.00 設為 “1” 恢復出廠設置,重啟后嘗試使能,若恢復正常,說明原參數設置有誤。
-
控制板與端子排檢測:
-
斷電后拆卸 CN1 接口,檢查針腳是否彎曲、氧化,可用酒精擦拭端子;測量端子與控制板焊點間導通性,若斷路則修復焊點。
-
繼電器與驅動電路測試:
-
通電后監聽驅動器內部是否有繼電器吸合聲(使能時應動作),若無聲,用萬用表測量繼電器線圈兩端電壓(DC24V):
-
有電壓但繼電器不動作,更換繼電器;無電壓則檢查驅動電路中的光耦或三極管是否損壞。
-
替換法排查:
-
若條件允許,用同型號控制板或電源板替換測試,定位故障板塊。
-
修復或更換主電源及控制電源線纜,確保輸入電壓穩定在 AC200V±10%。
-
若電源板保險絲熔斷,更換同規格保險絲(通常為 2A/250V),若再次熔斷,說明電源板存在短路,需專業維修。
-
重新連接使能信號線纜,更換接觸不良的端子或繼電器觸點;若信號線斷路,更換屏蔽電纜(如雙絞線)。
-
根據驅動器極性要求調整接線:
-
漏型接法示例:SON+(CN1-35)接 DC24V+,SG(CN1-37)接 DC24V-。
-
源型接法示例:SON + 接 DC24V-,SG 接 DC24V+,同時需將 Pr5.00(輸入信號邏輯)設為 “1”(源型模式)。
-
短接 EMG + 與 EMG - 端子(臨時繞過急;芈罚裟苁鼓,說明急停按鈕或線路故障,更換按鈕或修復線路。
-
使能信號映射設置:
-
打開 MR Configurator2,進入 “參數設置”。
-
找到 Pr4.00(輸入信號 1 功能),設為 “1”(SON 功能),保存參數并重啟。
-
運行模式確認:
-
確認 Pr0.00 模式與控制信號匹配(如位置模式需接入脈沖信號)。
-
若使用外部模擬量速度控制,需將 Pr0.00 設為 1,并檢查模擬量輸入端子(CN1-12/13)電壓是否正常。
-
更換損壞的繼電器(常見型號如 G6D-1A)、光耦(如 PC817)或電源芯片(如 LM2576)。
-
若控制板或電源板無法修復,聯系三菱售后更換同型號板塊(MR-J4-500A4-RJ 主板型號需匹配)。
-
對于端子排針腳氧化,可用細砂紙打磨后涂抹導電膏,恢復接觸性能。
-
信號線纜防護:使能信號線與動力線分開布線,避免電磁干擾,使用屏蔽電纜并接地。
-
參數備份:定期用軟件備份參數(路徑:軟件→工程→保存參數),便于故障后快速恢復。
-
環境控制:保持驅動器安裝環境干燥,避免粉塵堆積導致端子氧化,定期清理散熱風扇。
-
維修時務必斷開主電源與控制電源,等待電容放電(LED 熄滅后再等待 5 分鐘),防止觸電。
-
更換硬件元件時,需佩戴防靜電手環,避免靜電損壞芯片。
-
若自行維修困難(如主板級故障),建議聯系三菱官方服務中心(400-821-3030)或授權維修商,避免誤操作擴大故障。
通過以上步驟,可系統排查 “未使能” 故障的根源,從電源、信號、參數及硬件四方面精準解決問題。若操作中遇到特殊故障代碼(如 AL.10 過壓、AL.12 欠壓),可結合代碼含義進一步定位(例如 AL.12 需重點檢查輸入電壓)。
