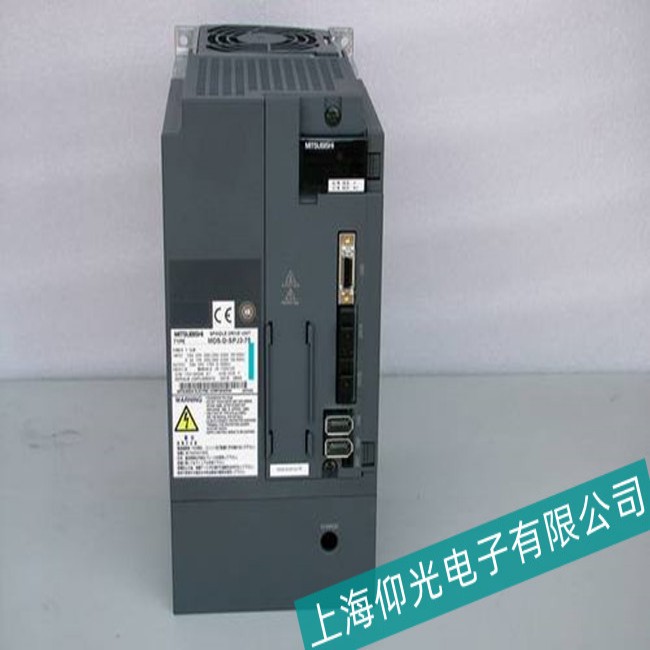

針對三菱驅動器 MR-J4-500A4-RJ 出現 “帶不動負載” 的故障,可從機械、電氣、參數設置等多維度排查,以下是詳細維修思路及操作步驟:
-
負載過大或卡滯:負載重量超出驅動器額定扭矩(500W 驅動器額定扭矩約 1.59N・m),或機械傳動部件(如絲杠、齒輪)存在卡頓、潤滑不良,導致電機無法驅動。
-
傳動機構故障:聯軸器松動、皮帶打滑、齒輪磨損等,使電機輸出扭矩?zé)o法有效傳遞至負載。
-
機械參數不匹配:減速比設置錯誤、滾珠絲杠螺距與驅動器參數不匹配,導致實際負載扭矩需求超出設計范圍。
-
電源供電不足:輸入電壓(三相 AC200V)不穩定或電壓過低(低于 170V),導致驅動器輸出功率不足。
-
編碼器異常:編碼器連接線接觸不良、編碼器本身故障(如碼盤污染、線路損壞),使位置 / 速度反饋失效,驅動器進入保護模式。
-
電機故障:電機繞組短路、絕緣老化或軸承卡死,導致電機輸出扭矩下降。
-
扭矩限制參數過小:Pr0.08(扭矩限制值)設置低于實際負載需求,驅動器自動限制輸出扭矩。
-
速度 / 位置環增益不當:增益設置過低會導致系統響應遲緩,無法跟隨負載變化;增益過高則可能引發振蕩,使電機輸出不穩定。
-
加減速時間設置過短:短時間內加速或減速會導致電流峰值過高,驅動器觸發過流保護,限制輸出。
-
功率模塊損壞:IGBT 模塊老化或短路,導致驅動器無法輸出足夠電流。
-
驅動電路異常:驅動芯片、電容等元件失效,影響 PWM 信號輸出,造成電機運行無力。
-
傳感器故障:電流傳感器、溫度傳感器失靈,使驅動器誤判負載狀態并限制輸出。
-
負載與傳動排查:
-
手動轉動負載,確認是否存在卡滯或異常阻力(正常應轉動順滑)。
-
檢查聯軸器、皮帶、齒輪等傳動部件是否松動、磨損或打滑,必要時更換損壞部件。
-
機械參數核對:
-
確認減速比、絲杠螺距等機械參數是否與驅動器參數(如 Pr2.00~Pr2.03 齒輪比設置)一致。
-
電源電壓測量:
-
用萬用表檢測輸入電源三相電壓(AC200V±10%),若電壓過低,檢查電源進線或變壓器容量。
-
電機與編碼器測試:
-
斷開電機連接線,用兆歐表測量電機繞組絕緣電阻(應≥10MΩ),若短路則更換電機。
-
檢查編碼器線纜(如 CN2 接口)是否破損、接觸不良,可嘗試更換線纜或插拔接口后重啟。
-
驅動器硬件檢測:
-
觀察驅動器 LED 指示燈狀態:若 ALM 燈亮,讀取故障代碼(如通過操作面板或軟件),常見代碼及含義:
-
AL.37:編碼器通訊異常(檢查線纜或編碼器)。
-
AL.50:過載(可能負載過大或參數設置問題)。
-
AL.16:編碼器故障(清潔碼盤或更換編碼器)。
-
扭矩限制檢查:
-
通過三菱伺服設置軟件(如 MR Configurator2)查看 Pr0.08 參數,默認值為 100%(額定扭矩),若被調低,逐步增大至 150%(不超過驅動器額定范圍)測試。
-
增益調整:
-
先恢復參數默認值(Pr9.00 設為 “1”),再逐步調整速度環增益(Pr1.00~Pr1.03)和位置環增益(Pr1.20~Pr1.23):
-
低速運行時無力,可增大速度環增益;高速運行抖動則減小增益。
-
加減速時間調整:
-
延長加減速時間參數(Pr1.04~Pr1.07),減少啟動 / 停止時的電流沖擊。
-
空載 vs 帶載測試:
-
斷開負載,空載運行電機,觀察是否正常;若空載正常,逐步增加負載,定位負載臨界點。
-
實時監控數據:
-
使用軟件監控驅動器運行時的電流、扭矩、速度波形:
-
若電流持續超過額定值(500W 驅動器額定電流約 2.5A),說明負載過大或參數異常。
-
若扭矩波形波動劇烈,可能是機械卡滯或增益不匹配。
-
清理傳動部件油污、灰塵,補充潤滑脂;更換磨損的皮帶、齒輪或聯軸器。
-
若負載確實超出驅動器規格(如扭矩需求>1.59N・m),需升級更大功率的驅動器(如 MR-J4-700A4)。
-
修復或更換編碼器線纜,清潔編碼器碼盤;若編碼器損壞,聯系廠家更換。
-
檢測功率模塊:用萬用表測量模塊三相輸出端子(U/V/W)間電阻,若阻值異常(如短路或開路),更換模塊或驅動器。
-
更換失效的電容、驅動芯片等硬件元件,建議由專業維修人員操作。
-
扭矩限制調整:
-
連接電腦與驅動器,打開 MR Configurator2 軟件。
-
進入 “參數設置”,找到 Pr0.08,逐步增大至 120%~150%(每次調整后保存并測試)。
-
增益調試流程:
-
恢復默認參數:Pr9.00=1,重啟驅動器。
-
低速運行(100rpm),逐步增大速度環增益(Pr1.00),直至電機響應迅速且無抖動。
-
高速運行(3000rpm),調整位置環增益(Pr1.20),以定位精準且無過沖為目標。
-
若出現振蕩(電機嘯叫或抖動),減小對應增益并啟用濾波器參數(如 Pr1.15~Pr1.18)。
-
若硬件損壞無法修復(如模塊炸裂、主板燒毀),直接更換同型號驅動器,并重新設置參數(可通過軟件備份原參數導入新驅動器)。
-
定期維護:每半年檢查機械傳動部件潤滑情況、線纜老化程度,清潔驅動器散熱風扇。
-
參數備份:使用軟件備份驅動器參數,便于故障后快速恢復。
-
負載評估:新裝設備時,通過扭矩計算公式(T=i×2πF×L,F(xiàn) 為負載力,L 為力臂,i 為減速比)確認驅動器選型是否匹配。
-
環境控制:保持設備運行環境溫度在 0~55℃,避免粉塵、油污侵入驅動器。
-
維修前務必切斷電源并等待 10 分鐘以上,防止電容殘留電壓觸電。
-
參數調整時需逐步測試,避免一次性設置過大增益導致電機失控。
-
若對硬件維修無經驗,建議聯系三菱官方服務中心或?qū)I(yè)維修機構,避免二次損壞。
通過以上步驟,可系統排查 “帶不動負載” 的故障根源,從機械、電氣、參數三方面精準解決問題。
