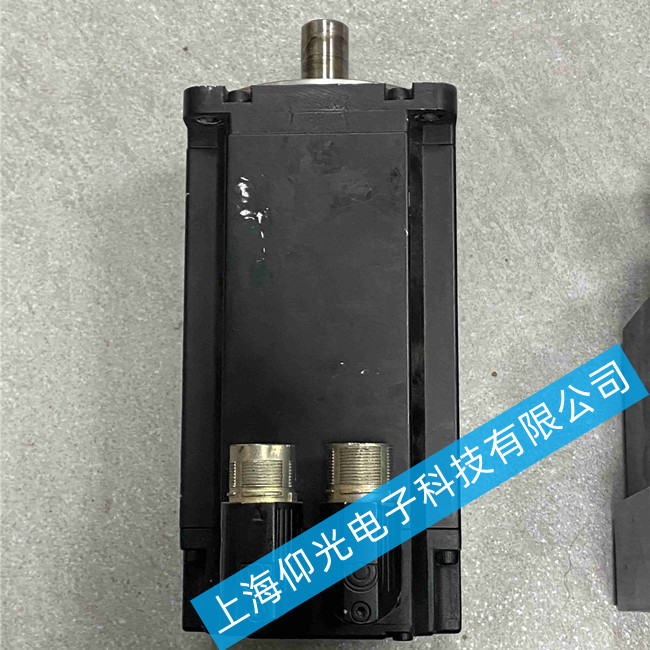

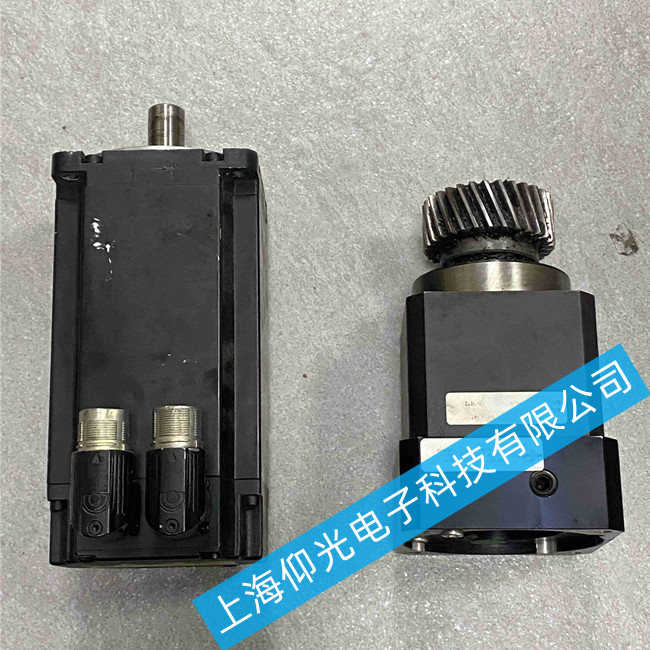

貝加萊伺服電機維修8LSA45.E3060D000-0編碼器故障維修
一、故障現象與初步診斷
當8LSA45.E3060D000-0電機出現編碼器故障時，通常表現為以下癥狀：
系統報警：驅動器（如ACOPOS系列）顯示編碼器相關故障代碼，如9300（Encoder Error）、32001（Encoder Signal Error）或64502（Encoder Count Error）。
運行異常：電機啟動即報警、運行中突然失速、位置反饋值跳變或電機發出“嗡嗡”異響。
定位失效：設備回零不準、重復定位精度超差，或靜止時反饋位置持續漂移。
二、故障排查流程（由外及內）
1. 外部線纜與連接檢查（優先步驟）
物理連接：斷電后檢查電機尾部編碼器插頭（M23/M12接口）是否松動、針腳是否彎曲或氧化。該型號通常采用EnDat 2.2或Hiperface DSL協議，接口接觸不良是常見誘因。
線纜通斷：使用萬用表測量編碼器線纜各芯線通斷，重點檢查+5V電源線、0V地線及信號線（DATA+、DATA-）是否斷路或短路。屏蔽層接地是否良好，避免電磁干擾導致信號畸變。
2. 供電與信號檢測
電源測試：上電后，在驅動器端測量編碼器供電電壓，標準應為5V±5%。若電壓低于4.75V或波動過大，需檢查驅動器電源模塊或線纜壓降。

波形觀測：使用示波器檢測編碼器差分信號波形。正常狀態下，DATA+與DATA-應為對稱的方波信號，無嚴重毛刺或幅值衰減。

貝加萊伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
