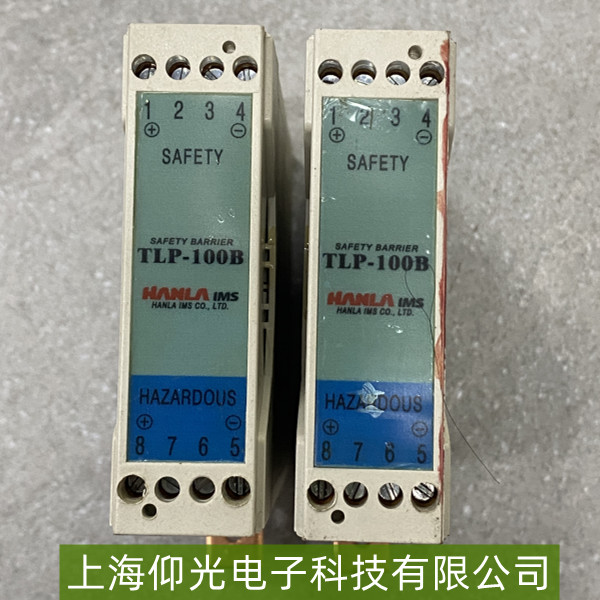

HANLA安全柵過載保護常跳閘故障解決
HANLA安全柵作為工業自動化系統中連接危險區域與非危險區域的關鍵設備，其過載保護功能通過檢測電路電流異常（如短路、負載過載）觸發跳閘，以保障系統及人員安全。若該保護頻繁動作（常跳閘），需系統性排查原因并針對性解決。
負載側異常：下游設備（如傳感器、變送器）短路、絕緣老化漏電，或同時啟動大功率設備導致瞬時電流遠超安全柵額定值（通常為mA級，如4-20mA回路）。
安全柵選型不當：實際負載電流/電壓需求超過安全柵標定參數（如最大允許負載電流為250Ω回路中的20mA，若負載電阻過低則電流超標）。
線路問題：連接導線破損、接觸不良引發局部短路，或線徑過細導致壓降過大，間接增加安全柵輸出負擔。
二、解決步驟
初步檢查：斷開安全柵輸出端負載，單獨通電測試——若仍跳閘，故障點在安全柵自身（如內部電路短路）；若不跳閘，則問題出在負載側或線路。
負載與線路排查：用萬用表檢測負載電阻值是否符合安全柵要求（如4-20mA回路典型電阻250Ω），檢查線路絕緣（絕緣電阻應＞50MΩ），確認無短路、虛接；逐步接入負載，觀察跳閘臨界點定位過載源。
參數與選型復核：核對安全柵型號的技術手冊，確認其最大輸出電流（如20mA）、負載阻抗范圍（如0-750Ω）是否匹配實際負載需求；若選型錯誤，需更換適配型號。
環境處理：清理安全柵外殼及接線端子處的灰塵、油污，檢查密封膠圈是否完好；若安裝于潮濕/腐蝕環境，建議加裝防護箱或更換防爆防腐型號。
