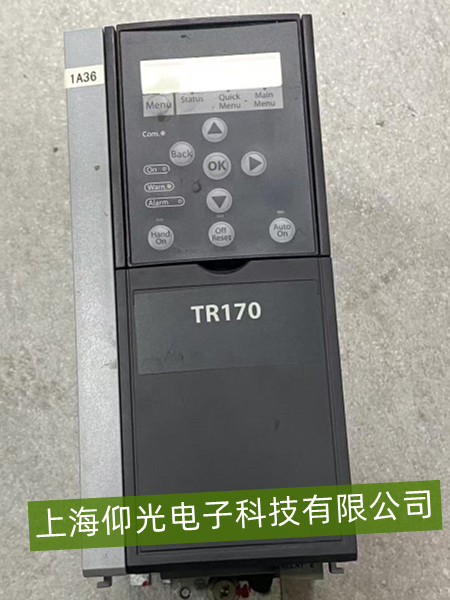

特靈變頻器“輸出電壓不平衡”故障維修指南
一、故障核心原因
特靈變頻器輸出電壓不平衡通常表現為三相輸出電壓幅值或相位偏差（如U/V/W相電壓差＞5%），主要誘因包括：
外部負載問題：三相負載不對稱（如單相負載接于某一相、電機繞組局部短路/斷路），導致電流分配不均，反饋至變頻器輸出端形成電壓偏差。
輸出電纜/接觸不良：輸出動力電纜破損（如絕緣層老化導致相間短路）、接線端子松動/氧化（接觸電阻＞1Ω），或電纜長度過長（＞100m未加輸出電抗器）引發阻抗不平衡。
變頻器內部故障：逆變模塊（IGBT橋臂）中某相元件損壞（如擊穿/短路）、驅動電路故障（驅動信號幅值不一致）、PWM調制算法異常，或直流母線電壓波動（如濾波電容老化）。
環境干擾：變頻器附近存在強電磁干擾（如電焊機、高頻設備），或接地不良（接地電阻＞4Ω），導致輸出信號畸變。
二、故障排查與維修步驟
基礎檢查：
測量輸出電壓：使用萬用表或示波器檢測變頻器三相輸出電壓（U/V/W），確認具體哪相偏差（如U相電壓明顯低于V/W相）。
檢查負載：斷開所有負載后重新上電，若電壓恢復平衡，說明負載不對稱（如單相設備誤接）；逐個接入負載，定位異常相。
查看接線：檢查輸出電纜有無破損、燒焦痕跡，接線端子是否緊固（扭矩建議≥1.5N·m），清理氧化層（用砂紙打磨）。
深度檢測：
驅動電路檢測：通過變頻器內部檢測端口（或?qū)I(yè)儀器）測量各相IGBT驅動信號幅值與脈沖寬度，若某相信號異常（如幅值低20%以上），需更換驅動板或IGBT模塊。
直流母線檢查：測量直流母線電壓（正常為輸入電壓的1.35~1.4倍，如380V輸入對應513~532V），若波動大（＞±10%），需檢查濾波電容（容量衰減＞20%需更換）。
干擾排查：檢查接地線是否獨立（與動力地分開）、接地電阻是否達標（＜4Ω），遠離高頻設備（間距≥1m）。
修復與驗證：
若為負載問題，調整負載分布（確保三相平衡）或更換故障設備；若為電纜/端子問題，修復或更換電纜，重新壓接端子；若為內部元件損壞（如IGBT、驅動板），需更換原廠配件并重新調試參數（如載波頻率、死區時間）。
維修后空載運行，監測三相輸出電壓平衡度（偏差應＜3%），再逐步加載至滿載驗證穩定性。
