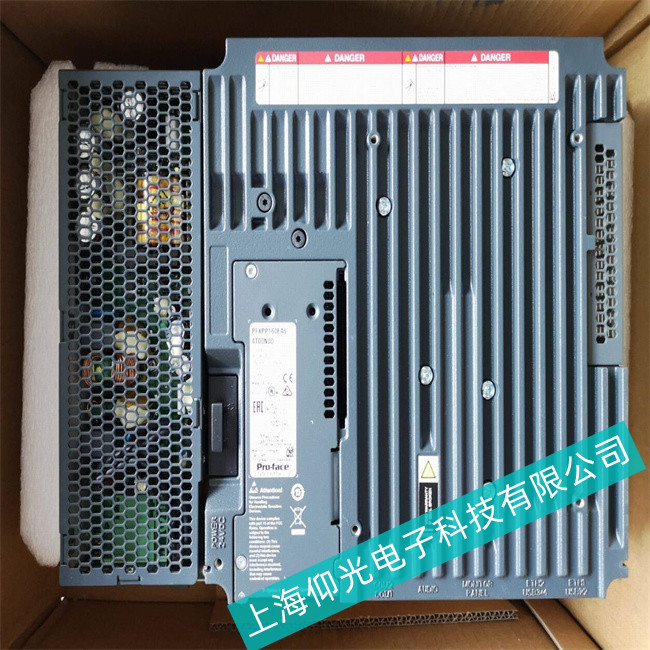

Proface法國普洛菲斯工控機ps46000主板線路短路故障原因分析
第一，紅5v或黃12v短路時，電源保護且無法強行開機。
第二，橙3.3v 短路時可以開機，開機后損壞元件溫度明顯異常，部分工控主板PCI槽無3.3v供電，測試卡不亮屬正�，F(xiàn)象，有時通電后，測試卡指示燈不停閃爍。
第三，綠線短路時，上電自動開機且無法關機，多與綠線直接相連元件損壞有關，常見的有：三極管，門電路，I/O，南橋等元件。
第四，工控主板上出現電源保護時，多與主供電部分Q1 場管損壞有關系，紅5v與橙3.3v同時短路多與南橋損壞引起。
第五，紫5v 短路時，在待機狀態下部分元件就會出現明顯溫度異常，使用待機電壓的都具有開機功能的元件，如：I/O，南橋，待機電壓產生元件，PS/2，USB 接口，內存供電元件等。電腦店網提示：有時還會出現待機狀態下，測試卡所有指示燈微微發亮的現象，可以強行開機，通電后，短路元件異常更明顯。
上海仰光電子科技有限公司維修普洛菲斯工控機各種型號工控機、工控電腦、工業觸摸屏、工業人機界面，常見故障如：上電不啟動、上電黑屏、花屏、暗屏、藍屏、白屏、主板不能通訊、主板高壓故障、主板顯存故障、系統丟失、系統無法啟動、不正常開機、主板損壞、主板線路短路、觸摸失靈，觸摸偏移、按鍵面板損壞，電源損壞，液晶損壞、背光損壞、程序備份等
