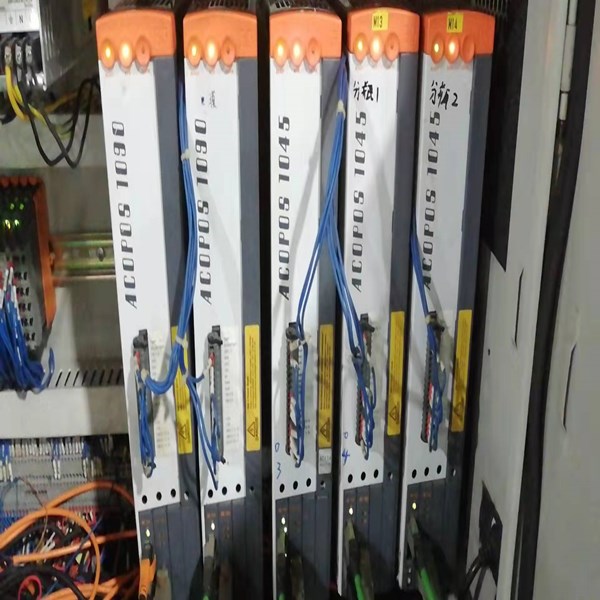

貝加萊ACOPOS 1090系列伺服驅動器報警顯示代碼092維修 上海仰光電子科技有限公司

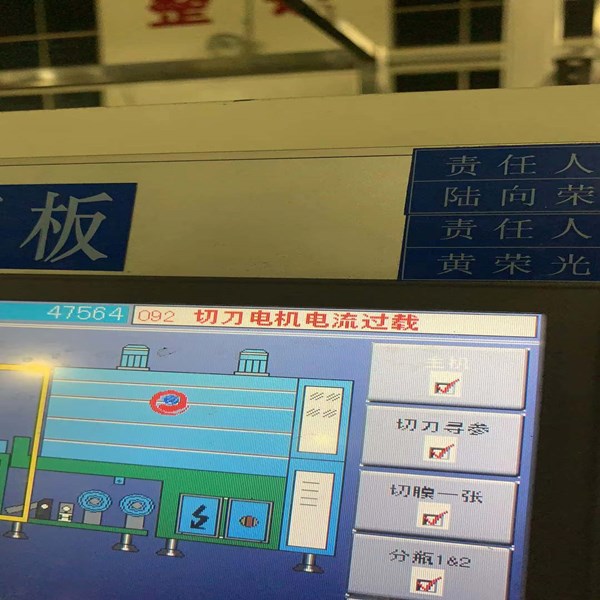

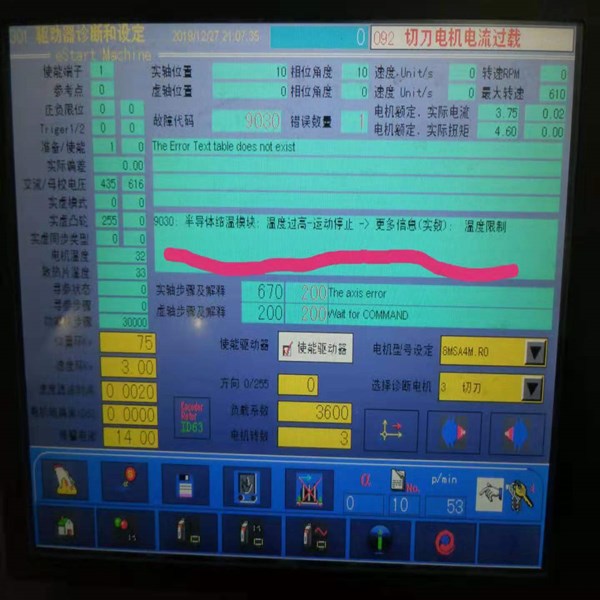

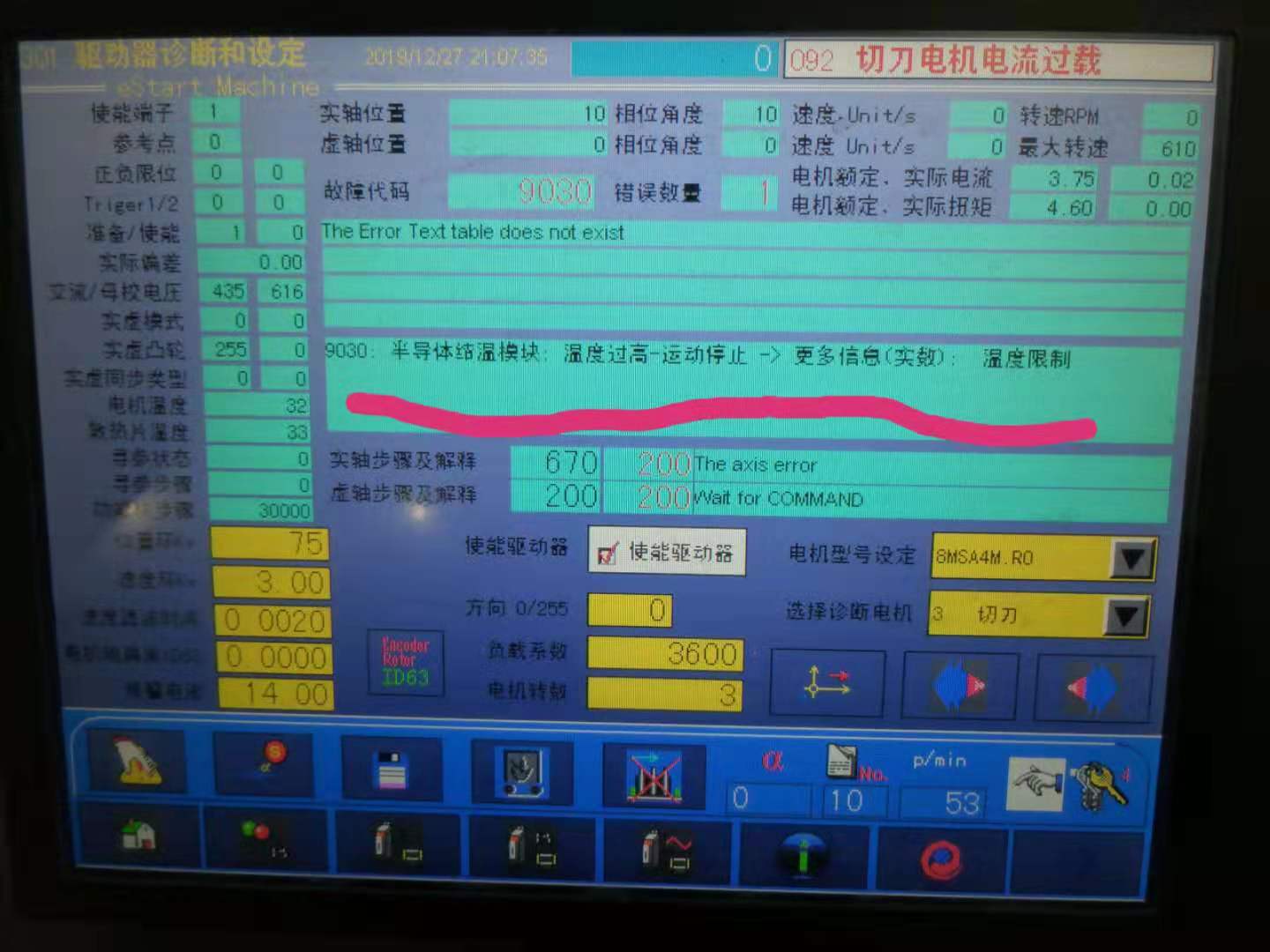

貝加萊驅動器1096過流過裁報警092維修更專業變頻器依據輸入的電機參數進行計算時會產生不正確的結果，在遇到這種情況而暫時無法解決匹配問題時，一定要在自動辨識后檢查是否存在不合適的參數。SE70系列變頻器的PMU面板液晶顯示屏上顯示字母“E”出現這種情況時，變頻器不能工作，按P鍵及重新停送電均無效，查操作手冊又無相關的介紹，在檢查外接DC24V電源時，發現電壓較低，解決后，變頻器工作正常。變頻器操作手冊上的故障對策表中介紹的皆為較常見的故障，在出現未涉及的一些的代碼時應對變頻器作全面檢查。MM420/MM440變頻器的AOP面板僅能存儲一組參數變頻器選型手冊中介紹AOP面板中能存儲10組參數，但在用AOP面板作第二臺變頻器參數的備份時，顯“存儲容量不足”。
貝加萊驅動器過流過裁故障報警092維修更專業，常見故障分析：
1、電機在兩個方向跑得不一樣快
故障原因：無刷電機的相位搞錯；偏差電位器位置錯誤。
處理方法：檢測或查出正確的相位；重新設定電位器位置。
2、電機速度不正常
故障原因：速度反饋的極性搞錯；編碼器問題。
處理方法：檢查電路連接；維修編碼器。
3、電機不動
故障原因：一個或多個方向的電機禁止動作；電源故障。
處理方法：檢查+INHIBIT和 –INHIBIT端口，檢查電源輸出。
4、上電后，驅動器的LED燈不亮
故障原因：供電電壓太低；電源故障。
處理方法：檢查并提高供電電壓，檢查電源輸出。
貝加萊驅動器過流過裁故障報警092維修更專業，當它不亮?xí)r可提示維護人員注意變頻器尚未就緒。此時在進線電源不正常時變頻器的故障記錄中未能反映未就緒的原因，可能與電路的設計有關。(4)調試過程中變頻器啟動后即過流跳閘變頻器供貨方與被控設備的供貨方因溝通上的原因，在容量上不匹配(電機功率為30kW)。將變頻器的控制模式選為矢量控制，在輸入電機參數時，變頻器自動將電機的額定電流60A限定在45A，電機銘牌上無功率因數的大小，按變頻器手冊的要求，將其設定為0，在作自動辨識(P088=1)后啟動電機時，變頻器過流跳閘�？紤]到匹配上的原因，將控制模式改為V/F控制，情況依舊。后檢查電機參數時，發現功率因數為1.1，將其改為0.85后，變頻器工作正常。因容量不匹配。
也叫雙極結型晶體管（BJT）。變頻器用的GTR一般都是（復合管）模塊，其內部有三個極分別是集電極C、發射極E和基極B。根據變頻器的工作特點，在晶體管旁還并聯了一個反向連接的續流二極管。又根據逆變橋的特點，常做成雙管模塊，甚至可以做成6管模塊。工作時狀態和普通晶體管一樣，GTR也是一種放大器件，具有三種基本的工作狀態：⑴放大狀態起基本工作特點是集電極電流Ic的大小隨基極電流Ib而變Ic=βIb式中β------GTR的電流放大倍數。GTR處于放大狀態時，其耗散功率Pc較大。設Uc=200V，Rc=10Ω，β=50，Ib=200mA（0.2A）計算如下：Ic=βIb=50*0.2A=10AUce=Uc-IcRc=V=100VPc=UceIc=100*10W=1000W=1KW⑵飽和狀態Ib增大時。
貝加萊驅動器過流過裁故障報警092維修更專業只有一個器件按脈沖系列的規律時通時通時斷地工作，另一個完全截止；而在另半個周期內，兩個器件的工況正好相反，流經負載ZL的便是正、負交替的交變電流。具體方法如后所述。調制波和載波的交點，決定了SPWM脈沖系列的寬度和脈沖音的間隔寬度，每半周期內的脈沖系列也是單極性的。雙極性SPWM法(1)調制波和載波：調制波仍為正弦波，其周期決定于kf，振幅決定于ku,中曲線①，載波為雙極性的等腰三角波，其周期決定于載波頻率，振幅不變，與ku=1時正弦波的振幅值相等。調制波與載波的交點決定了逆變橋輸出相電壓的脈沖系列，此脈沖系列也是雙極性的，但是，由相電壓合成為線電壓(uab=ua-ub;ubc=ub-uc;uca=uc-ua)時。
